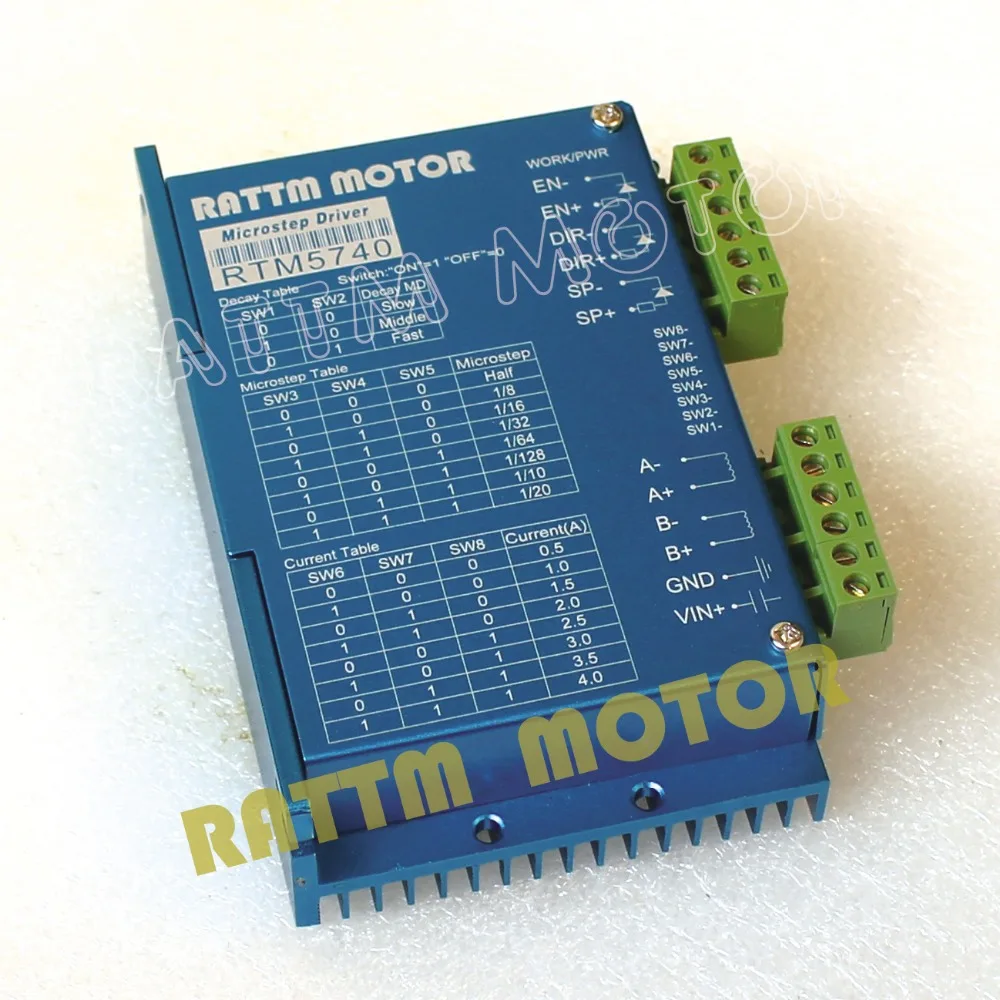

RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

100 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  1314.00 руб. / шт.
+ бесплатная доставка
45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней
RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

пакет включает:

  • 1 х RTM5740 Драйвер Шагового Двигателя (4A, 50 В, 128 microstep)
  • Купить RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ
  • RTM5740 драйвер шагового двигателя

    1, Краткое введение

    RTM5740 водитель Японской sanyo чип, После нескольких оптимизации R & D и производство высокого подразделения 2-фазный шаговый двигатель диски, подходит для малых и средних фазный ток менее 4A 2-фазы или 4-фазной гибридной шагового двигателя. в связи с принятием нового двухполярный постоянн настоящий привод тяпки технологий, используя тот же двигатель может выводить больше скорости и мощности, чем другие водители. сегментов шаговый двигатель работает точность улучшилось, снижает вибрации и снижения уровня шума.

    2,особенности

    1.высокая производительность, низкая цена

    2.биполярный постоянный ток режим измельчения

    3.напряжение питания от 12 до 50VDC

    4.высокоскоростной изоляции оптопара сигнал вход

    5.20 кГц измельчения частоты

    6.точность район2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20дополнительно

    7.электрические входной сигнал TTL совместимый

    8.стационарный ток автоматически уменьшается на половину

    9.форма конструкция удобна для установки

    10.максимальный ток привода4А

    11.управлять любой 4А фазного тока 2-фазы или 4-фазной гибридной шагового двигателя

    3,приложений

    подходит для различных малых и средних автоматизации оборудования и инструментов, например: Небольшой гравировальный станок, SMT машина, и т. д.

    4, Проводка определяется

    слабый сигнал интерфейс

    сигнал

    функция

    SP +

    импульсный сигнал + end

    SP-

    импульсный сигнал-конец

    DIR +

    направление сигнала + end

    DIR-

    направление сигнала класса

    EN +

    разрешающий сигнал + end

    EN-

    разрешающий сигнал-конец

    сильные порт соединения

    сигнал

    функция

    VIN +

    12 до 50 в постоянного тока вход питания + end,рекомендуется использовать 36V3A

    ЗЕМЛЯ

    источник питания ПОСТОЯННОГО ТОКА соединения

    +

    шаговый двигатель + Фаза терминал

    шаговый двигатель-Фаза терминал

    B +

    шаговый двигатель B + Фаза терминал

    B-

    шаговый двигатель B-Фаза терминал

    ПРИМЕЧАНИЕ: Этот диск не содержит анти-анти-интерполяции цепи так не вход положительные и отрицательные питания с ног на голову! в противном случае это может повредить диск!

    5,электрические характеристики

    электрические Характеристики (Т = 25 ° C)

    интродукции

    RTM5740

    мин

    тип

    макс

    блок

    выходной фазный ток

    0.5

    4

    а

    входное напряжение питания

    12

    36

    50

    V

    дискретный вход напряжения

    3

    5

    7

    V

    логика входной ток

    5

    10

    15

    ма

    шагового двигателя частота импульсов

    0

    150

    кгц

    минимальная длительность импульса

    5

    сша

    6,использование окружающей среды и параметров

    способ охлаждения

    естественное охлаждение или принудительное воздушное охлаждение

    использование окружающей среды

    случаях

    избегайте пыли, масляного тумана и агрессивных газов

    температура

    0° C-+ 50° C

    влажность

    40-90% RH

    вибрации

    6 м/s2 МАКС

    температура хранения

    -20° C-+ 65° C

    вес

    250 г

    7,механический монтаж размер

    Купить RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

    8, питания

    напряжение питания может работать нормально в период между DC12V-50V, RTM5740 водитель может использовать обычный переключатель источника питания ПОСТОЯННОГО ТОКА, также может быть использован для трансформатора и мостового выпрямителя и конденсатор фильтра, емкость желательно 2000U к 5000U. примечание выпрямленным напряжением пульсаций гребень не превышает 50V. Recommended пользователю использовать 24 В-32 В ПОСТОЯННОГО ТОКА, избежать колебаний сетки в рабочем диапазоне напряжения привода.

    примечание:

    1, проводки следует обратить внимание на положительных и отрицательных не быть отменено;

    2, в целях сокращения расходов, несколько дисков могут поделиться питания. но она должна улучшить номинальную мощность и номинальный выходной ток питания и внимание к охлаждению.

    9,затухание dip-переключателей

    распад

    SW1

    SW2

    медленный спад

    OFF

    OFF

    Mixed decay

    НА

    OFF

    быстрый распад

    OFF

    НА

    10,подразделение dip-переключателейКупить RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

    11,текущие настройки dip-переключателей

    Купить RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

    12,двигатель контроллер схема

    Купить RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

    13,электропроводка

    The RTM5740 водитель может управлять все ток 4А 4-проводной, 6-х или 8-проводной 2-фазные/4-фазных двигателей, подробно описаны ниже 4-х проводной, 6-проводной, 8 провода подключения шагового двигателя:

    Купить RTM5740 50VDC/4A/128 microstep ЧПУ драйвер шагового двигателя от RATTM ДВИГАТЕЛЯ

    14,согласование приводом и двигателем

    RTM5740 водитель может управлять отечественных и зарубежных производителей 2-фазы или 4-фазной двигателя, для того, чтобы получить наиболее удовлетворительный вождения, вам нужно выбрать разумный напряжение питания и ток. напряжение питания определяет уровень быстродействия двигателя, и ток уставки определяет выходной крутящий момент двигателя.

    напряжение питания выбран

    вообще говоря, чем выше напряжение питания, тем больше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости вне. но другой аспект, напряжение слишком велико приведет к защитой от перенапряжения, и может даже привести к повреждению привода, но и работы под высоким давлением, низкая скорость вибрации.

    выходной ток устанавливается

    для того же двигателя, тем больше ток настройки, на более высокой скорости, ток двигателя и привода больше тепла. так что при нормальных обстоятельствах текущая настройка в питание машина тепло, но не слишком жарко долгосрочную ценность.

    примечание: текущие настройки после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высока, вы должны уменьшить текущие настройки. если текущая настройка двигателя, выходной крутящий момент двигателя недостаточно для улучшения рассеивания тепла условия для того, чтобы двигатель и привод не жарко.
