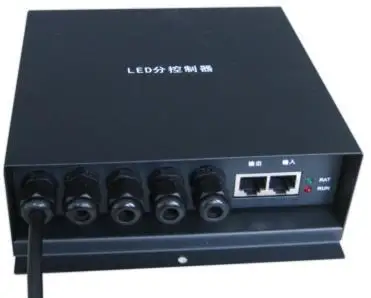

H801RA 4 ports salve LED pixel controller work with computer network support max 3412 pixels TTL
Нажмите чтобы посмотреть больше
H801RA 4 ports salve LED pixel controller work with computer network support max 3412 pixels TTL
HT1p6VpFGRbXXagOFbXV
HT12lVpFSdaXXagOFbX3
HT1_mXqFJNXXXagOFbXg
HT1dSJoFOpbXXagOFbX8
HT1h

H801RA; 4 порта salve ПРИВЕЛО контроллер пикселей; работа с компьютерной сети; поддержка макс 3412 пикселей; TTL (SPI) выходной сигнал (LED Studio)

100 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  3943.00 руб. / шт.
+ бесплатная доставка
45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней
H801RA; 4 порта salve ПРИВЕЛО контроллер пикселей; работа с компьютерной сети; поддержка макс 3412 пикселей; TTL (SPI) выходной сигнал (LED Studio)

введение
H801RA является мазь контроллер, который передает данные в соответствии с Ethernet протокол, входной порт используется для приема данных и выходной порт используется для отправки данных, управления СВЕТОДИОДНАЯ лампа с четыре выходных порта. входной порт может быть непосредственно подключен к компьютерной сети карты и мастер-контроллер (H802TA, H802TB, H801TC, H802TC, H803TC, H804TC, H805TC, H801TV, и H802TV), а также может быть подключен к коммутатору и фотоэлектрический преобразователь.
вспомогательное программное обеспечение для онлайн «LED Studio программное обеспечение» и вспомогательные форума программное обеспечение LED сборки Программного Обеспечения
в настоящее время, H801RA может контролировать следующие чипы: LPD6803, LPD8806, LPD6813, LPD1882, LPD1889, LPD6812, LPD1886; DMX512, HDMX, APA102, P9813, DZ2809, SM16716; UCS6909, UCS6912, UCS1903, UCS1909, UCS1912; WS2801, WS2803, WS2811, INK1003; TM1812, TM1809, TM1804, TM1803; BS0901, BS0902, BS0815, LY6620, BS0825; LD1510, LD1512; TLS3001, TLS3002; DM413, DM114, DM115, DM13C, DM134, DM135, DM136; MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, 74HC595, 6B595, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, HEF4094, A8012 и т. д.
LPD6813 и P9813 управлять максимум 2560 пикселей.
LPD1886, TLS3001, BS0901, BS0815 4096 уровней оттенков серого; LPD6812, LPD6813 составляет 1024 уровней градации серого.
2. Характеристики
(1) Четыре выходных порта управлять максимум 3412 пикселей. каждый порт может управлять максимум 3412 деленное на число использованием портов пикселей.
(2) H801RA может работать в режиме онлайн или в автономном режиме, может быть напрямую подключен к компьютеру сетевой карты, поэтому он может не только сохранить расходы, но и более удобно для нас. он также может быть подключен к мастер-контроллер (H802TA, H802TB, H801TC, H802TC, H803TC, H804TC, H805TC, H801TV и H802TV), переключатель и фотоэлектрический преобразователь.
(3) Высокая производительность синхронизации, передачи соседних ведомого контроллера задержки в 200 нс, то есть каскад из 200 ведомого контроллера задержки в течение 40 микросекунд и изображение не разрывая или мозаики явление.
(4) С Использованием гибко. максимальное количество пикселей, что порт может контролировать увеличивается с уменьшением количества выходных портов. ведомых контроллеров могут быть взаимозаменяемыми и имеют сильную приспособляемость к светотехники.
(5) Хороший контроль влияет. с помощью специального алгоритма управления отключения лампы, чтобы достичь 256 уровней градации серого и может контролировать включить лампы, чтобы достичь 65536 (64 К) уровни оттенки серого.
(6) Далеко дальность передачи. сигнал передается в соответствии со стандартом протокола Ethernet и номинальная дальность передачи составляет 100 м. как ведомого контроллера и сети ретранслятор может быть использовать в качестве ретранслятора. и дальность передачи может достигать до более чем 25 километров по фотоэлектрический преобразователь.
(7) часы сканирование частота регулируется в пределах 100 К до 50 М Гц.
(8) с использованием серых и обратная гамма-коррекции технологии, чтобы сделать реальной отображения эффект более совместимы с человеческим физиологические ощущения; самоадаптацией переплетение технология сканирования в соответствии с движением пикселей эффективно устранить зуба угол образуется движением линии в видео-шоу и получает гладкой и естественным.
3. Instructions
подключите сетевой карты компьютера (или мастер-контроллер) к входному порту ведомого контроллера с сетевой кабель, затем подключите выходной порт к входному порту следующий ведомого контроллера. каскадом вниз до последнего
как Кроссовер и параллельных кабелей доступны для ведомого контроллера, что PCB отмечен 2.0 или более поздней версии и ведомого контроллера с более низкой версии PCB должны использовать перекрестный кабель. параллельный кабель относится к обоим концам кабеля подключены как T568A и кроссовер кабель относится к один конец подключен как T568A и другой конец подключен как T568B. кроссовер кабель предлагается.
подключение Кроссовер Кабель
когда набор модель, номер строки может быть один, два, три, четыре. номер строки является количество фактического использования портов. выберите » линии контроллера «, каждый порт управления максимум 3412 пикселей; Выберите » две линии контроллера «, каждый порт управления максимум 1706 пикселей, port3, 4 выход одни и те же данные с port1, 2. выберите » три линии один контроллер «, каждый порт управления максимум 1128 пикселей; выберите » четыре линии один контроллер «, каждый порт управления максимум 850 пикселей. фактически контролируемые пикселей связаны с лампами и возможность передачи чипов.

каждый подчиненный контроллер управления максимум 3412 пикселей. каждый пиксель LPD6813 и P9813 занимает четыре байта, так что они могут управлять максимум 2560 пикселей. LPD6812, LPD1886, TLS3001, BS0901, BS0815 может управлять максимум 3412 пикселей тоже.
входное напряжение ПОСТОЯННОГО ТОКА 6-24 В, ПЕРЕМЕННОГО ТОКА входное напряжение 9 В, и входное напряжение 220 В с корпус снаружи и 9 В трансформатор внутри.
есть два индикатора рядом с порт. зеленый свет выше указывает питания и красный свет ниже индикатор сигнала. если красный свет не работает, что означает ведомого контроллера не получает данные, проверьте сетевой кабель подключен ли главный контроллер передачи данных. если красный индикатор работает, это означает, что получение данных нормально. если лампа не контролируется, пожалуйста, проверьте лампы правильно подключен к контроллеру.
когда H801RA работает в интернете, для СВЕТОДИОДНЫЙ экран, разрешение выше, чем мониторы, вы должны выбрать играть в фоновом режиме, помните, что воспроизведение в фоновом режиме браузер не поддерживает несколько окон. нажмите меню » управления » » играет в фоновом режиме » В ПОРЯДКЕ.
когда H801RA работает в интернете, не выберите получить ip-адрес automaticall, но указать фиксированный IP адрес, маска подсети 255.255.255.0 и не установить другие детали.
первые три байт ip-адреса должны быть разными, если компьютер имеет более чем один сетевой карты, последний байт диапазон значений от 1 до 254.

тактовая частота DMX512 фиксируется на 250 КГц, если вам нужно изменить DMX тактовая частота, выберите HDMX в IC типа.
если контроль DMX512 лампы параллельно, это лучше, чтобы купить RS485 релейный доски, модель H801RA_RS485 и она может быть собрана вместе с ведомого контроллера. пожалуйста, см. следующие изображения.

4.контроллер порт определения
слева направо, порт 1 порт 4, есть четыре выходных портов.
каждый порт соединения определяется следующим образом:
GND CLK DAT LAT EN
когда контроль DMX512, CLK как D-, DAT как D +.
когда контроль одного или двойных чипов линии, соединение устанавливается следующим образом:
GND CLK DAT CLK-DAT-
двойная линия может подключить GND CLK DAT
одной линии можно подключить GND DAT
CLK и DAT-можно использовать, только если дифференциального сигнала не требуется

5.технические характеристики

входное Напряжение 220В
Потребляемая мощность 1.2 Вт
управляющие пикселей 3412
вес 1 Кг
рабочая Температура-20-75
размеры L163 * W155 * H54
установка Расстояние Между Отверстиями 100 мм
Размер коробки L205 * W168 * H69

6. IP конвертер

IP конвертер имеет такой же вид с ведомого контроллера, функция заключается в преобразовании fast Ethernet протокол стандартный протокол TCP/IP,, которая, чтобы подключиться к фотоэлектрический преобразователь или переключатель. передачи задержки около 600ns.
входной порт, как правило, подключены к выходному порту предыдущих подчиненный контроллер и выходной порт подключен к фотоэлектрический преобразователь.
