1 Оси С ЧПУ Комплект 13Nm/1841oz. в Nema 34 Шаговый Двигатель и Водитель ЧПУ Мельница Маршрутизатор Токарный Робот

100 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  8978.00 руб. / шт.
+ бесплатная доставка
45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней
1 Оси С ЧПУ Комплект 13Nm/1841oz. в Nema 34 Шаговый Двигатель и Водитель ЧПУ Мельница Маршрутизатор Токарный Робот

USD 12.50-19.90/pieceUSD 13.50-20.90/pieceUSD 48.00-62.00/pieceUSD 49.90-69.50/pieceUSD 57.00-78.00/pieceUSD 24.00-30.00/pieceUSD 32.00-43.50/pieceUSD 39.00-60.00/piece

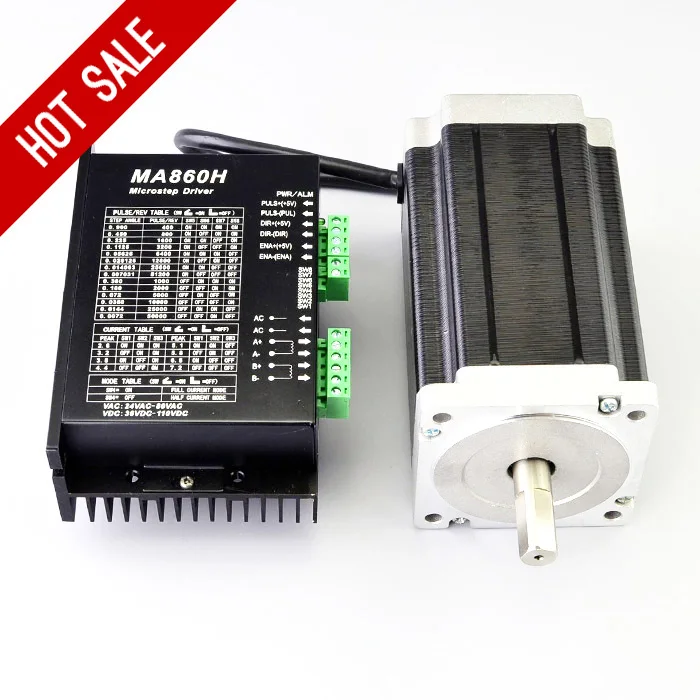

пакет, включающий:

  • 1 х Нема 34 Шагового Двигателя 13Nm (1841oz. в) 34HS59-5004S
  • 1 х Драйвер Шагового двигателя 2.4-7.2A Макс 80VAC/110VDC MA860H

домашние CNC router видео: https://youtu.be/UO20dkWkDqo и https://youtu.be/e9j_a6sYaHM

шаговый Двигатель 34HS59-5004S
Купить 1 Оси С ЧПУ Комплект 13Nm/1841oz. в Nema 34 Шаговый Двигатель и Водитель ЧПУ Мельница Маршрутизатор Токарный Робот

Номер Детали производителя 34HS59-5004S
шаг Угол 1.8 °
Крутящий момент 13Nm (1841oz. in)
номинальный Ток/фаза 5.0A
фаза Сопротивления 1.0 ом
напряжение 5.0 В
индуктивность 11mH±20% (1 КГц)
вес 5.0 кг

мотор Размеры:Купить 1 Оси С ЧПУ Комплект 13Nm/1841oz. в Nema 34 Шаговый Двигатель и Водитель ЧПУ Мельница Маршрутизатор Токарный Роботпровода Диаграмма:Купить 1 Оси С ЧПУ Комплект 13Nm/1841oz. в Nema 34 Шаговый Двигатель и Водитель ЧПУ Мельница Маршрутизатор Токарный РоботДрайвер шагового MA860HКупить 1 Оси С ЧПУ Комплект 13Nm/1841oz. в Nema 34 Шаговый Двигатель и Водитель ЧПУ Мельница Маршрутизатор Токарный Робот

  • высокая производительность, экономически эффективной
  • напряжение питания до 80VAC или + 110VDC
  • выходной ток до 7.2A
  • технология самонастройка
  • чистого-синусоидальный ток технологии управления
  • импульсный вход частотой до 300 КГц
  • совместимый с ТТЛ и оптически изолированный вход
  • автоматическое снижение простоя тока
  • 16 дискретных разрешения в десятичной и двоичной, до 51,200 шагов/об
  • подходит для 2-фазных и 4-фазных двигателей
  • Краткосрочные напряжения, перенапряжения, перегрузки по току и короткого cicuit

электрические Свойства (температура окружающей среды Tj = 25C pm):

параметры MA860H
мин. типичные макс. блок
выходной Ток 2.6 7.2 (5.1RMS) а
Напряжение питания 18 60 80 VAC
+ 24 + 80 + 110 В ПОСТОЯННОГО ТОКА
логический Сигнал Тока 7 10 16 ма
Входная Частота импульсов 0 300 кгц
Сопротивление изоляции 500 мом

разъем P1 Конфигурации:

PIN подробная информация
ПУЛ +

ПУЛ-

импульсный сигнал: В один импульс (импульс/направление), этот вход представляет импульсного сигнала; 4-5 В когда ПУЛ-HIGH, 0-0.5 В когда PUL-LOW. для надежного ответа, длительность импульса должна быть больше, чем 1.5 мкс. серия подключения резисторов для токоограничивающие при + 12 В или + 24 В используется. так же, как сигналы DIR и ЕСА.
DIR +

DIR-

сигнал DIR: В одном-импульсный режим, этот сигнал haslow/high уровней напряжения, что составляет два направления вращения двигателя. для надежного ответа движения, сигнал DIR должны быть aheadof ПУЛ сигнала по 5μs по крайней мере. 4-5 В когда DIR-HIGH, 0-0.5 В whenDIR-НИЗКИЙ. обратите внимание, что направление движения объясняется также tomotor-driverwiring матч. обмен соединения двух проводов для катушки, чтобы водитель будет reversemotion направлении.
ЕСА +

ЕСА-

разрешающий сигнал: Этот сигнал используется forenabling/выключения драйвера. высокий уровень (NPN сигнал управления, PNP andDifferential управляющих сигналов, напротив, а именно Низкий уровень forenabling.) для обеспечения водителя и низкий уровень fordisabling водителя. Обычно остаетсяНЕСВЯЗАННЫХ (ВКЛЮЧЕН)

разъем Р2 Конфигурации:

PIN подробная информация
+ V питания, 18 ~ 80 В ПОСТОЯННОГО ТОКА или 24 ~ 110VDC, включая колебания напряжения и ЭДС напряжения.
ЗЕМЛЯ мощность На Первом
+,- Фазы двигателя A
B +, B- Фазы двигателя B

Microstep Выбор Разрешения:

когда это не в программное обеспечение настроено режиме разрешение микрошага устанавливается sw5, 6, 7, 8 переключателя, как показано в следующей таблице:

Microstep шаги/об. (1.8 ° двигателя) SW5 SW6 SW7 SW8
2 400 НА НА НА НА
4 800 НА OFF НА НА
8 1600 НА НА OFF НА
16 3200 НА OFF OFF НА
32 6400 НА НА НА OFF
64 12800 НА OFF НА OFF
128 25600 НА НА OFF OFF
256 512000 НА OFF OFF OFF
5 1000 OFF НА НА НА
10 2000 OFF OFF НА НА
25 5000 OFF НА OFF НА
50 10000 OFF OFF OFF НА
125 25000 OFF НА НА OFF
250 50000 OFF OFF НА OFF

текущие Настройки:

для данного двигателя, высшее текущий драйвер сделает двигатель для вывода больше крутящий момент, но в то же время вызывает больше отопления в двигатель и водитель. таким образом, выходной ток обычно устанавливается должна быть такой, чтобы двигатель не перегревается для длительного времени эксплуатации. так как параллельные и последовательные соединения обмоток двигателя приведет к существенному изменению в результате индуктивности и сопротивления, поэтому важно, чтобы установить драйвер выходной ток в зависимости от фазы двигателя ток, двигатель приводит и методы соединения. фаза currentm рейтинг поставляется производитель двигателя играет важную роль в выборе текущий драйвер, однако выбор также зависит от проводов и соединений. первые три бита (SW1, 2, 3) переключателя используются для установки динамических вольт. выберите настройки ближе всего к вашему двигателя требуемый ток.

пиковый Ток RMS Ток SW1 SW2 SW3
2.6A 1.8A НА НА НА
3.2A 2.3A OFF НА НА
3.8A 2.7A НА OFF НА
4.4A 3.1A OFF OFF НА
5.1A 3.6A НА НА OFF
5.8A 4.1A OFF НА OFF
6.5A 4.6A НА OFF OFF
7.2A 5.0A OFF OFF OFF

примечания:из-за двигателя индуктивности, фактический ток в катушке может быть меньше, чем динамические текущее значение, особенно при высокой скорости состоянии.
