CNC Kit 4 Axis USB Mach3 controller driver board Nema23 stepper motor Dual shaft 270oz in
Нажмите чтобы посмотреть больше
CNC Kit 4 Axis USB Mach3 controller driver board Nema23 stepper motor Dual shaft 270oz in
HTB1xljjGVXXXXcyXFXXq6xXFXXXO
HTB1Xzr2GVXXXXXIXpXXq6xXFXXXo
HTB1VQP0GVXXXXb0XpXXq6xXFXXX5
HTB1PaH5GVXXXXb7XpXXq6xXFXXXJ
HTB1I2r8GVXXXXXzXXXXq6xXFXXXC
HTB1MSPWGVXXXXabaXXXq6xXFXXXG
HTB1WXT2GVXXXXc4XFXXq6xXFXXXV
HTB1x8QZFFXXXXXrbXXXq6xXFXXXb
498005468_934

Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

80 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  16130.00 руб. / шт.
+ бесплатная доставка
45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней
Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

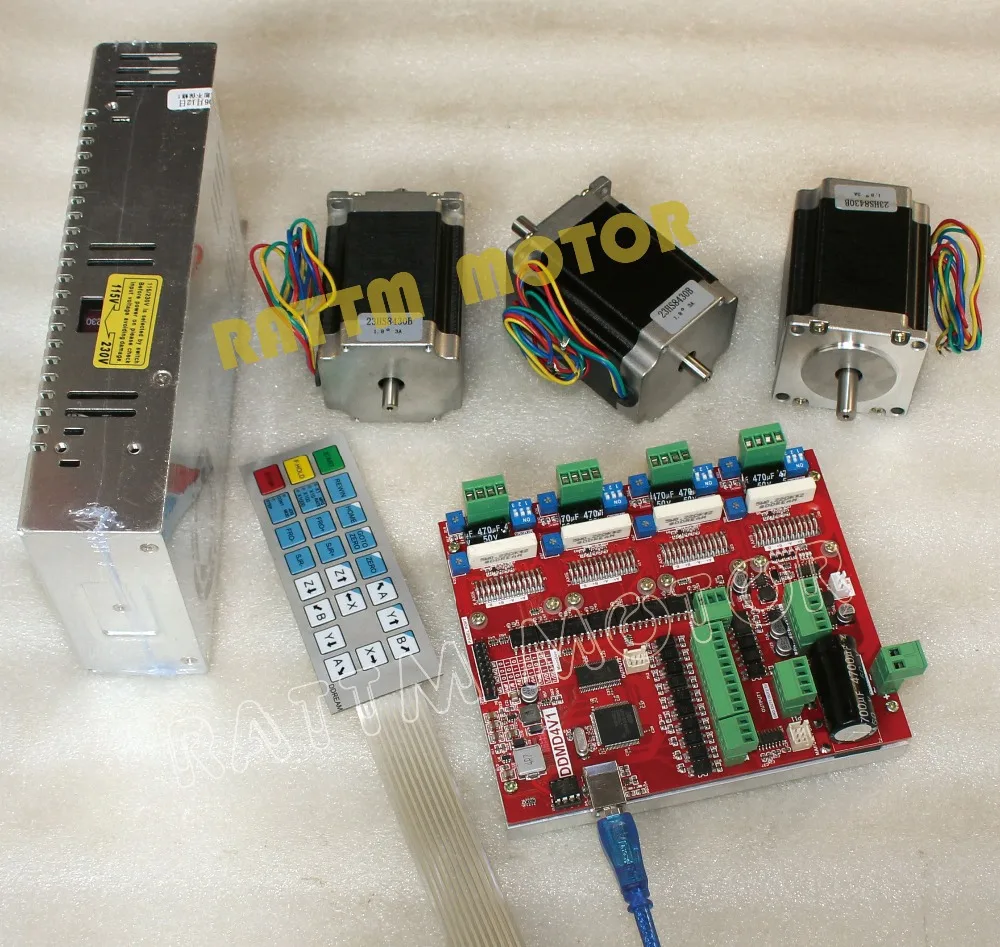

Пакет включает:

  • 1X4 оси MACH3 плате контроллера
  • 3 x 23HS8430B шагового двигателя (двойной вал 3A 270oz-в)
  • 1×400 Вт 36 В питания
  • 1 X Кнопки регулирования скорости
  • 1 X Панель управления
  • 1 X CD

Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

4 оси MACH3 драйвера контроллера доска

1. Обзор

1) просто введение

DDMDLV1.0 разработан нашей студии, это ЧПУ система, основанная mach3.It версия Сейчас составляет 1.0. Вам не нужно добавить другие оборудования, и вы можете завершить преобразования сигнала от G-код движение шаговый Мотор привода управления. Эта карта совместима с большинством шагового двигателя с 0.6-4А и 2-фазный. И это совершенное оружие заменить Mach3 параллельный интерфейс шагового Драйвер платы.

2) требования компьютера

Основные конфигурации:

1) процессор: 1 ГГц;

2) память: 512 МБ;

3) 500 МБ свободного дискового пространства;

4) USB 2.0.

Рекомендуемая конфигурация:

1) процессор: 2 ГГц двухъядерный;

2) память: 2 ГБ;

3) 1 г свободного дискового пространства;

4) USB 2.0.

3) Характеристика продукта

1) USB интерфейс связи, и питания для;

2) 11 входе io, опто-изолированных, он может быть настроен ограничить аварийный стоп и другие функции, все они 15D-3.5 порт;

3) 6 входе IO без опто-изолированных но с ISO. Этот порт предназначен 15D-3.5mm и PHB2.0-2 * 3 порт;

4) 2 IO выход с опто-изолированных для шпинделя может быть настроен EN и dir;

5) до 5 оси шагового двигателя порт управления. Каждый порт имеет до 200 кГц плюс выход;

6) Cotex-M3 из NXP-LPC является основной чип управления.

Новая функция:

7) Новый дизайн охлаждения алюминия сделать систему более стабильной;

8) система оснащена RS2332 Руководство Блок управления. Вы можете использовать Руководство Блок управления с этот порт;

9) оборудовать панель управления. Вы можете дать нормальный заказ панели на поле;

10) шпинделя управления порт имеет ШИМ MOD (0%-100% dutycycle с 12Vpp) и напряжение MOD (0-10 В);

11) Скорость вращения шпинделя RSS обратно в порт-индекс;

12) питания autostability системы. Когда USB-порт перенапряжения или напряжения или в другие EMI, эта система может сделать мощность систему более стабильной;

13) есть интерфейс высокой скорости чипы, которые делают Драйвер шагового сигнала более стабильной;

14) USB защиты чип, который может защитить системы в пределах высокого напряжения emi.

2. Подробно Особенности

Электрические параметры

. Системы voltage5V;

B. Рабочее напряжение Входной интерфейс с нет опто-изолированных: 5 В

C. Рабочее напряжение Входной интерфейс с опто-изолированных: 12 В;

D. Рабочее напряжение выходной интерфейс: 5 В;

E. Управления шаговым двигателем сигнала Выходное напряжение: 5 В;

F. Шпинделя сигнала: 10 В.

Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

A) USB порт, интерфейс подключен к компьютеру через USB линии. Вы можете использовать программное обеспечение MACH3 управления плате, обратите внимание, что вы должны использовать USB2.0 кабель экранирование и ферритовый сердечник, и кабель длина должна быть не более 2 м.

B) системы электроснабжения. 5 В питание от ПК имеет помех в сложной электромагнитной обстановки например. Шагового двигателя и двигателя шпинделя. Питание от 3 В-7 В может быть ограничивается 5v±10% и 3в-реле ± 10% по этой системы электроснабжения.

C) Панель управления порт. См. рисунок, этот порт может соединении с панели управления. Этот Порт Двойной ряд порт 2.54 мм Шаг выводов.Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

D) эти четыре синий потенциометр управлять xyza 4 оси степь rmotors’ распада. Конце по часовой стрелке быстро распада. И конец против часовой стрелки медленно распада. Настроить их по motors’ нужно.

E) эти четыре синий потенциометр управлять xyza 4 оси степь rmotors’ ток. Поверните по часовой стрелке будет увеличить, и повернуть по часовой стрелке уменьшить ток. Отрегулируйте их по motors’ нужно. Положение ток см. рис.

Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

F) Эти Четыре зеленых 4 P порт xyza 4 оси шагового двигателя порт. Каждый порт определение A + A-B + B-снизу вверх.

G) …………………

H) …………………

Я) ………………….

J) ……………….

K) ……………….

L) ……………….

М) ……………….

N) ……………….

O) ……………….

P) ……………….

Q) ……………….

R) ……………….

Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания дляКупить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания дляКупить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания дляКупить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

3. Примечания и осторожно

1) запрещает дождь, плит для высокопроизводительных высокоточного оборудования, дождь может вызвать короткое замыкание

2) предупреждение предупреждение, различные проводки в строгом соответствии с описание установки спецификации документа.

3) высокий риск, плит нужно держаться подальше от высокого давления.

Шагового двигателя

Общая спецификация:

Спецификации (23hs8430, 8 мм диаметр вала, 21 мм Длина , OZ или 18kg. см удерживающий момент)

Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

Примечание: если вам нужен двойной вал Просьба связаться с нами, мы можем производить.

Купить Фрезерный станок с чпу комплект 4 ось USB Mach3 контроллер водитель борту и Nema23 шаговый двигатель ( двойной вал ) oz в 3A 76 мм и питания питания для

Мотор провода:

Красный: +

Зеленый:

Желтый: B +

Синий: b-

Импульсный источник питания

400 Вт, вход: В-120 В или 200-240в, 50/60 Гц, выход: 70 В/5.8a, Один выход импульсный источник питания
