Mini DSO203 DS203 digital Oscilloscope ARM Nano portable 8MHz bandwidth 4 Channels arm Cortex M3 CPU
Нажмите чтобы посмотреть больше
Mini DSO203 DS203 digital Oscilloscope ARM Nano portable 8MHz bandwidth 4 Channels arm Cortex M3 CPU
HTB11zbGMVXXXXcWXpXXq6xXFXXXX
HTB1CMrTMVXXXXaEXXXXq6xXFXXXZ
HTB1RL2IMVXXXXb4XpXXq6xXFXXXT
HTB1y0btMVXXXXaxXVXXq6xXFXXXb
HTB1GE2UMVXXXXXTXXXXq6xXFXXX0

Мини DSO203 DS203 цифровой Осциллограф ARM Nano портативный 8 МГц пропускная способность 4 Каналов arm Cortex M3 ПРОЦЕССОРА с Алюминия Метр случае

100 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  7737.00 руб. / шт.
+ бесплатная доставка
45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней
Мини DSO203 DS203 цифровой Осциллограф ARM Nano портативный 8 МГц пропускная способность 4 Каналов arm Cortex M3 ПРОЦЕССОРА с Алюминия Метр случае

DSO203 Цифровой Портативный Осциллограф ARM Cortex Quad 4 Канала 72 МГц Мини Nano 8 М Вспышки dso 2 зонды с батареи

металлическая крышка случай, как показано ниже теперь:

советы

этот карманный осциллограф используется в основном для применения в следующих ситуациях:
1. Ремонт общего электронного оборудования за пределами (кондиционер или Промышленной частоты инвертора питания, AC/DC импульсный источник питания или инвертора, лифт и здание пожарной безопасности оборудования, промышленные цепи управления)
2. обслуживание Аппаратных Средств или программного обеспечения отладки RS232, RS485, I2C, МОЖЕТ и другие схемы интерфейсов связи, СВЕТОДИОДНЫЙ дисплей и клавиатура сканирования схемы драйвера, бесщеточный двигатель привода цепи
3. Аудио оборудование и схемы, электронные игрушки и модели дистанционного управления, ремонт автомобилей электронные схемы
4. School после школы педагогической практики и развитие студент электронный мелкое производство
5. Нужно, чтобы замедлить изменения сигнала, наблюдаемые приложений (таких как: реле и переключателей контактов джиттера, зарядки и разрядки аккумуляторов кривые load transient response питания, датчик температуры особенности измерения)
6. соответствующие t питания электронных схем (SCR регулятор напряжения, коррекции коэффициента мощности, электронные энергосберегающие лампы, диспрозия лампы ртутные лампы натриевые лампы ксеноновые фары привод цепи), что касается других вопросов, таких как: частота ПРОЦЕССОРА, доступ к ОПЕРАТИВНОЙ ПАМЯТИ, автобус и USB или Ethernet сигнала измерения, высокой частоты и видео схемы и необходимость использования БПФ для анализа сигналов и так далее случаю, осциллографа стоимостью менее $1000 не обязательно являются квалифицированными для них. мы советуем купить высокого класса осциллограф! особого упоминания заслуживает это карманный внутренняя батарейках осциллограф можно использовать, таким образом, в области измерения, земля полностью приостановлено, может быть полностью же, как мультиметры, которые измеряют какой момент, не рассмотреть вопрос о местах изоляции.

DSO203 является карманного размера 4 канала цифровой осциллограф для общих электронных инженерных задач. он \ ‘ ы основан на ARM cortex M3 (STM32VCT6), предоставление 72 Мс/с частота дискретизации со встроенным FPGA и высокая скорость АЦП. внутренний 2 МБ USB диск может быть использован для хранения сигнала, пользовательских приложений и обновить прошивку.

характеристика
1) 2 разъема зонда
2) 4 входа и 4 треков (2 аналоговых 2 цифровой)
3) обычай выходного сигнала (в том числе встроенный синус, квадрат, треугольник)
4) Встроенный 2 М USB диск
5) Очень низкое потребление энергии

спецификация

аналоговый канал * 2 [CH_A] [CH_B]
цифровой канал * 2 [CH_C] [CH_D]
вертикальная Шкала 20 мВ-10 В/div (1-2-5 step) x1 зонд/200 мВ-100 В/div (1-2-5 step) на зонд
разрешение по вертикали 8 бит
входное соединение AC/DC
макс входное напряжение 80Vpp (x1 зонд)/400Vpp (x10 зонд)
хранения 4 К на канал/8 К на одном канале
тип запуска программного обеспечения края, импульса, уровень (будет добавлено)
тип оборудования триггер край
источник запуска CH1/CH2/EXT
режим триггера авто, нормальный, одноместный, СКАНИРОВАНИЯ, нет
тестовый Сигнал generater 10 Гц до 8 МГц 2.8vpp Меандр, рабочий цикл 10 ~ 90% регулируемый/10 Гц до 20 КГц 2.8Vpp Греха, площадь, пила, треугольная волна
хранения внутренний 2 МБ USB диск, BMP, DAT файл
авто мера Vmax, Vmin, Vpp, Vavr, скз, частота, период, импульса, долг
курсор измерения уровень, напряжение
режим отображения CH1, CH2, EXT, CH1 + CH2, CH1-CH2, CH2 CH1 *
режим работы в режиме реального времени
частота дискретизации 30 S/s-72 Мс/с
мощность Lipo батареи
размеры 98*60*14.5 (мм)
вес 80 г (без батареи)
аксессуары в Упаковке 2 mcx osilloscope зонд

предупреждает
предупреждения и неправильных действий можно вызвать опасно.

описание
3 » 240 400 широкоформатный цветной TFT ЖК-экран, STM32 является хозяином MCU, с FPGA для осуществления контроля и управления внешним АЦП и кэш данных.
в то же время, чтобы уменьшить размер и легко DIY ручной сварки, MCU и FPGA выбираются QFP100 пакет, ADC выбран QFP48 пакет.
36 М + 36 М частота дискретизации, использование АЦП ad9288-40 чип, одноканальный максимальной частотой дискретизации в 72 М.
FIFO ОЗУ имеет максимальную рабочую частоту использования > 200 МГц с низким энергопотреблением FPGA достижения.

как низкое энергопотребление, низкая стоимость, QFP пакет и других FPGA, емкость не большой, так DSO203 глубина выборки из нынешней ситуации для multi-channel 4096 точек на канал, одноканальный работы случаях 8192 очков.

часто Задаваемые Вопросы

вопрос: Если это бета перспективе, будет быть это обновление (через USB), когда и если ошибки встречаются?
A: Конечно, просто скопируйте прошивку на внутренний USB диск, нажмите кнопку » > » при загрузке, чтобы обновить.

вопрос: какие приложения пользователь?
: [Не получили официального ответа не], насколько Я знаю, там будет возможность для загрузки различных приложений, которые можно хранить на U-Диск. I \ ‘ll добавить раздел на эту страницу сбор идей для пользовательских приложений.

вопрос: Что Такое срок службы батареи?
A: Это \ ‘ ы 1200 мАч, 3.7 В

еще и еще Вопросы и Ответ добавляете

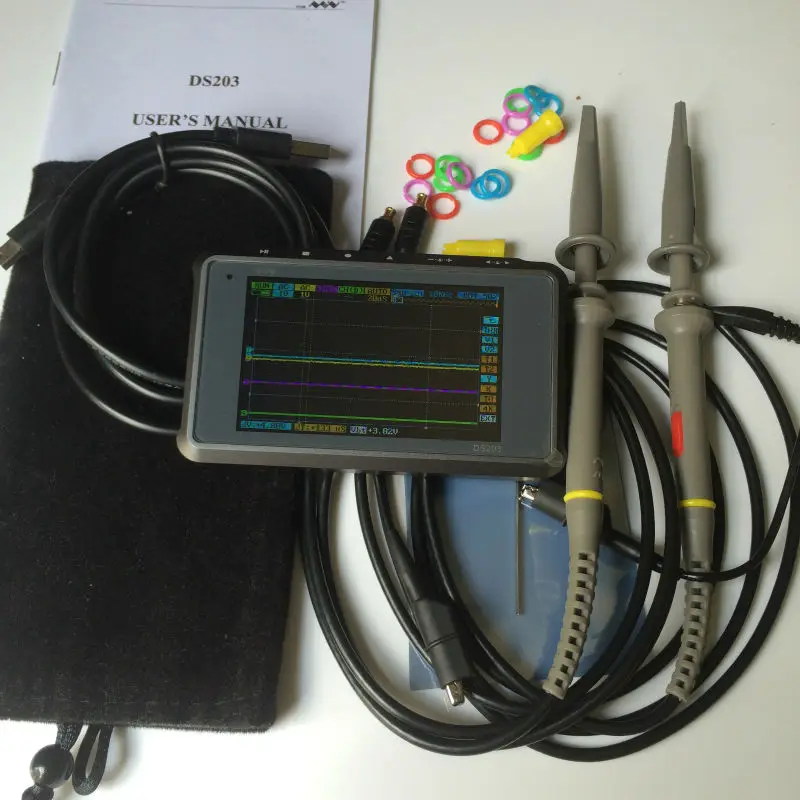

Упаковочный лист:

-ARM Цифровой Осциллограф (DSO203) (Включая Батарею) x1

-зонд x2

-Мини-usb Кабель x1

-бесплатный сумка X1
